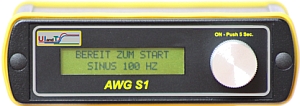

AWG-S1
2-Kanal Arbiträrgenerator, 2x 0-10V, 5kPt
Arbiträrgenerator zur Ansteuerung von Stromversorgungen mit analoger Sollwert-Schnittstelle.
Der Arbiträrgenerator verfügt über zwei Ausgangskanäle (0-10V), über die der zeitliche Verlauf von Strom- und Spannungssollwert unabhängig voneinander programmiert werden kann.
Steuerdateien / Programme lassen sich sehr einfach in einer Tabellenkalkulation oder einem Texteditor erstellen und über eine USB-Schnittstelle in das Gerät übertragen. Sobald sich die Programme auf der internen SD-Card befinden, kann der AWG-S1 völlig unabhängig von einem PC verwendet werden. In jedem Einzelschritt können Spannung, Strom und Zeit unabhängig vorgegeben werden. Die Zeit pro Schritt beträgt 1ms bis 120h. Ein Programm kann aus bis zu 5000 Schritten bestehen. Ca. 500 Programme können im AWG-S1 abgelegt und über Klartext-Namen ausgewählt werden.
Mehrere Geräte lassen sich über Synchron-Ein-/Ausgänge verbinden und gleichzeitig starten.
Technische Daten
| DC-Eingang: | 15 V, 100mA, Steckernetzgerät |
| Speichermedium: | 1GB Micro-SD-Card für ca. 500 Programmdateien |
| Speicherformat: | CSV-Datei (Trennzeichen ; oder ,) |
| Schnittstelle: | USB 2.0 |
| Display: | 2 Zeilen je 20 Zeichen mit zuschaltbarer Hintergrundbeleuchtung |
| Analog-Ausgänge: | 0-10 V, 12 bit |
| Betriebstemperatur: | 0 bis +40°C |
| Maße (BxHxT): | ca. 109 x 35 x 108 mm zzgl. Stecker |
| Gewicht: | ca. 230g (zzgl. 145g Steckernetzteil) |
Für den Einsatz in 19"-Baugruppenträger sind folgende Artikel erhältlich:
| AWG-S1-19-1 | 19"/1HE-Frontplatte, bestückt mit einem Gerät AWG-S1 | |
| AWG-S1-19-2 | 19"/1HE-Frontplatte, bestückt mit zwei Geräten AWG-S1 |
